【產品說明】
J41F 型 PN16 鋼制截止閥：手動、法蘭連接、直通式、閥座密封面材料為氟塑料、公稱壓力 PN16，閥體材料為碳素鋼（J41F-16C）、 0Cr17Ni12Mo2 系不銹鋼（J41F-16R/J41F-16R3）的截止閥。
【產品性能參數】
| 型號 | PN | 工作壓力 / MPa | 適用溫度 / ℃ | 適用介質 |
|---|---|---|---|---|
| J41F-16C | 16 | 1.6 | ≤425 | 水、蒸汽、油品 |
| J41F-16R | ≤150 | |||
| J41F-16R3 |
【產品零部件材料】
| 型號 | 材料 | |||
|---|---|---|---|---|
| 閥體、閥蓋 | 閥桿 | 密封面 | 填料 | |
| J41F-16C | 碳素鋼 | 鉻不銹鋼 | 鐵基合金 | 鐵基合金 |
| J41F-16R | ||||
| J41F-16R3 | ||||
【產品外形及結構尺寸】
| DN | L | D | D1 | D2 | b | z×ød | H | D0 | 重量/KG |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 130 | 90 | 60 | 40 | 14 | 4×ø14 | 198 | 120 | 5 |
| 15 | 130 | 95 | 65 | 45 | 14 | 4×ø14 | 200 | 120 | 5.5 |
| 20 | 150 | 105 | 75 | 55 | 14 | 4×ø14 | 243 | 140 | 7.3 |
| 25 | 160 | 115 | 85 | 65 | 14 | 4×ø14 | 253 | 160 | 8 |
| 32 | 180 | 135 | 100 | 78 | 15 | 4×ø18 | 280 | 160 | 12 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4×ø18 | 312 | 200 | 16 |
| 50 | 230 | 160 | 125 | 100 | 16 | 4×ø18 | 321 | 200 | 16 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4×ø18 | 325 | 240 | 22 |
| 80 | 310 | 195 | 160 | 135 | 20 | 4×ø18 | 355 | 240 | 31 |
| 100 | 350 | 215 | 180 | 155 | 20 | 4×ø18 | 415 | 280 | 45 |
| 125 | 400 | 245 | 210 | 185 | 22 | 4×ø18 | 460 | 320 | 80 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8×ø23 | 510 | 360 | 97 |
| 200 | 600 | 335 | 295 | 265 | 26 | 12×ø23 | 590 | 360 | 169 |

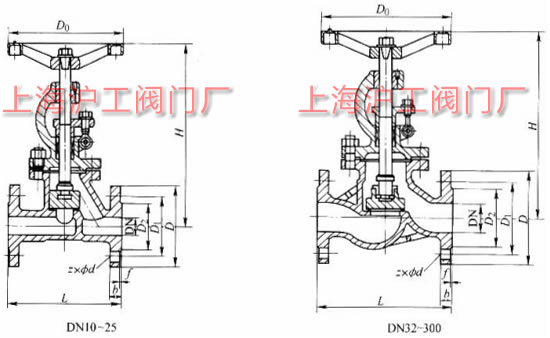

【產品外形及結構尺寸示意圖】
聲明：本文中所有文字、數據、圖片均只適用于參考，J41F-16C/J41F-16R 鋼制截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-66059666。
